明緯的 CSP-3000 系列是一款 3kW 機殼型直流高壓輸出電源，提供 120/250/400VDC 三種電壓范圍，可工作在恒壓或恒流輸出模式，具備寬范圍的電壓和電流調整 (PV/PC) 功能，支持多臺并聯，廣泛應用在高壓直流供電照明系統、新能源產業、EV 充電、半導體設備與激光系統等。
為適應市場上不同規格的訊號控制器應用，同時提高控制器與輸出設備的操作安全性，自 2024 年 7 月起，CSP-3000 系列 PV/PC 調整功能線路已升級為隔離線路設計。說明如下：

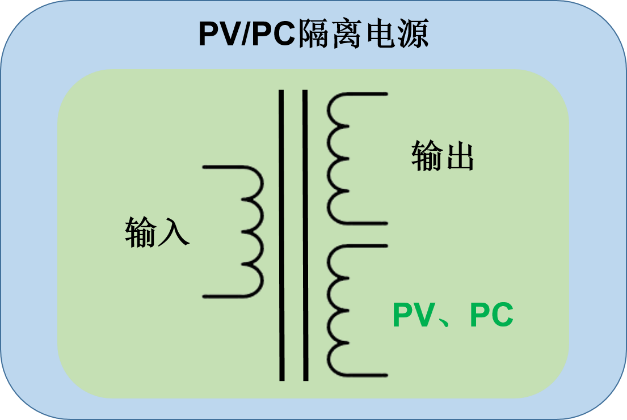

隔離設計：PV/PC 與輸入、輸出端隔離
并聯應用：當工作在恒流輸出模式下，可支持 PC 調整
本文分享兩個應用案例:
如下圖 1 為太陽能電池自動測試分選設備。內部使用 5 組獨立 LED 光源數組，以仿真太陽光的光譜和光照強度，并配備數據讀取與計算、電子負載等設備，用于測試光伏器件 (如太陽能電池片等) 的性能，包括轉換效率、V-I 特性等。每組 LED 光源為 400Vdc/2000W，由 5 臺 CSP-3000-400 獨立恒流驅動，使用 PC 電壓訊號穩定調整光照強度
如下圖 2 為隧道燈直流高壓集中供電照明應用。隧道入口對光照亮度要求高，采用 7.5kW 高壓燈具 (VF：210~250Vdc)，由 3 臺 CSP-3000-230 并聯恒流驅動，使用一組 PC 電壓訊號同步調光
